Cómo elegir una plantilla para volver a estañar un BGA que se ajuste a tu chip
Para elegir una plantilla de reboleado BGA, primero haga coincidir el encapsulado exacto del chip y el patrón de pads de la cara inferior. Después, compruebe el paso, el tamaño de las aperturas, el grosor de la plantilla y el ajuste en el soporte. Que coincidan el nombre del teléfono, la familia del procesador o el número de bolas no es suficiente. Si los orificios no quedan alineados antes de aplicar la soldadura, deténgase e identifique la discrepancia antes de calentar.
Esta guía explica esas comprobaciones para técnicos que preparan un chip retirado para el reboleado. También distingue entre plantillas específicas para chips, cuadrículas universales y plataformas de posicionamiento, para que pueda identificar qué parte del montaje necesita cambiar.
¿Qué debe coincidir entre el chip y la plantilla?
Un BGA (matriz de rejilla de bolas) se conecta mediante bolas de soldadura situadas en la cara inferior del encapsulado. El reboleado reemplaza esas bolas. La plantilla debe depositar soldadura en las ubicaciones previstas y, al mismo tiempo, mantener separados los depósitos contiguos.
| Comprobación | Qué significa | Qué comparar |
|---|---|---|
| Encapsulado y disposición | El contorno del encapsulado y la distribución de las posiciones de los pads. | Las marcas del chip, las dimensiones, las filas de pads y las zonas vacías. |
| Paso | La distancia entre los centros de posiciones de pads contiguas. | La información del encapsulado o un patrón medido con precisión. |
| Apertura | El tamaño y la forma de cada abertura de la plantilla. | Las especificaciones de la plantilla y el proceso de soldadura previsto. |
| Grosor | El espesor de la lámina de la plantilla. | La combinación recomendada de plantilla y material. |
| Soporte | La base, la placa de posicionamiento y el sistema de sujeción. | Si el chip queda plano y permanece alineado. |
Son medidas diferentes. Un grosor de 0,12 mm no equivale a un paso de 0,12 mm, al diámetro de los orificios ni al diámetro de las bolas de soldadura. No sustituya una medida por otra.
Empiece por la marca del chip, no solo por el nombre del dispositivo
Anote la marca del chip y las dimensiones del encapsulado; después, inspeccione la cara inferior con aumento. Cuando sea posible, consulte información fiable sobre el encapsulado. Una familia de dispositivos puede incluir distintos encapsulados de chip, y una etiqueta abreviada del encapsulado no describe por completo el patrón de pads.

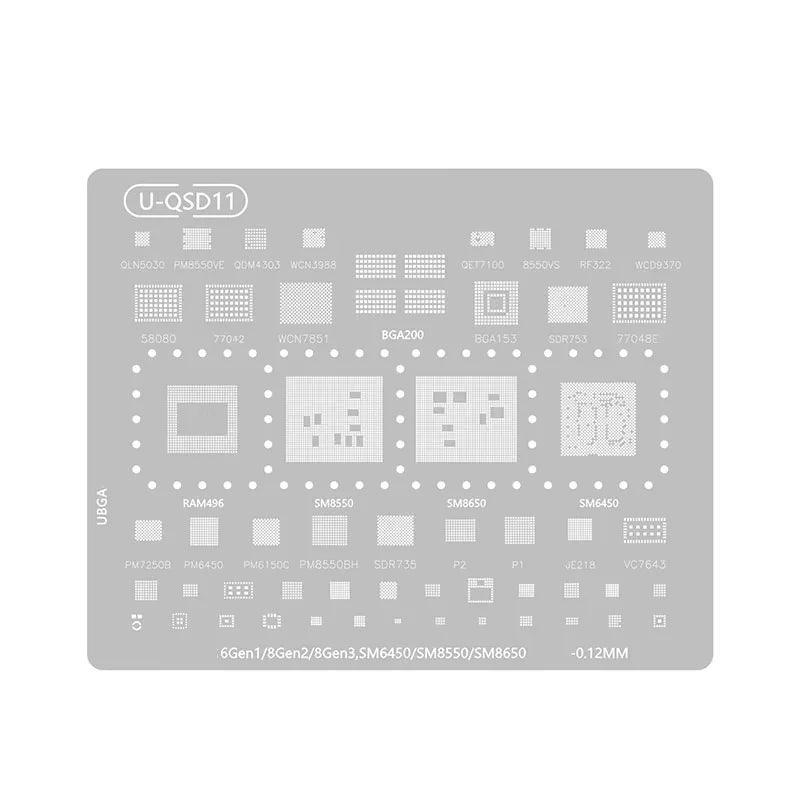

Por ejemplo, la plantilla AMAOE U-QSD11 indica que se puede usar con SM6450, SM8550 y SM8650. La imagen del producto muestra patrones distintos, identificados por separado, en una misma lámina. Seleccione el patrón correspondiente al chip concreto; el nombre del modelo de la lámina no hace que todas las aperturas sean intercambiables.
La misma precaución se aplica a etiquetas de encapsulados de memoria como BGA153 o BGA169. Confirme el contorno, el paso y el patrón real del chip. Una etiqueta parecida o el mismo número de bolas no bastan para confirmar la compatibilidad completa.
¿Plantilla específica para un chip o cuadrícula universal?
Un patrón específico para un chip puede reproducir la distribución necesaria para un encapsulado indicado, incluidos los espacios vacíos de la matriz. Es útil cuando se ha confirmado esa disposición. Compruebe la versión del chip y el patrón en lugar de dar por sentado que un código de modelo conocido garantiza la compatibilidad.
Una plantilla universal ofrece cuadrículas repetidas o varias opciones de paso y tamaño. Puede ser útil si una cuadrícula coincide con el encapsulado, pero «universal» no significa que sirva para todos los chips. También hay que comprobar las posiciones ausentes, los grupos de pads y los bordes del encapsulado.
El anuncio de la plantilla BGA universal de varios tamaños ilustra esta diferencia: incluye varias opciones de cuadrícula y dimensiones. Elija un patrón concreto que corresponda a una disposición verificada, en lugar de guiarse por el nombre genérico del producto.
Por qué el grosor es una elección aparte
Al utilizar pasta de soldadura, el grosor y la geometría de las aperturas influyen en la cantidad depositada y en la liberación de la pasta. Aumentar el grosor modifica el proceso; no mejora automáticamente el resultado.
Empiece por las recomendaciones correspondientes al chip, la plantilla y el material de soldadura concretos. Las bolas de soldadura preformadas tienen otra dimensión especificada: el diámetro de la bola. Ni ese diámetro ni el perfil térmico pueden deducirse únicamente del grosor de la plantilla.
Compruebe también cómo debe utilizarse la plantilla. Una plantilla aprobada para calentamiento directo y otra que solo se usa para aplicar pasta pueden requerir un manejo distinto. No dé por sentado que todas las láminas metálicas deben permanecer en su sitio durante el reflujo ni elija la temperatura de calentamiento basándose únicamente en el grosor.
Compruebe la placa de posicionamiento y la base magnética
La plantilla define las aperturas. La placa de posicionamiento ubica el chip, mientras que la base sostiene el conjunto. Son piezas con funciones distintas. Incluso con una plantilla correcta, la alineación puede resultar difícil si el chip no queda nivelado o la placa no encaja.
El anuncio de la plataforma de reboleado AMAOE para eMMC/eMCP/UFS ofrece opciones separadas de plantilla, posicionamiento y base magnética. Lea atentamente la opción seleccionada: una foto general puede mostrar más componentes de los que incluye cada opción por separado.
Cómo comprobar la alineación antes de aplicar soldadura
- Inspeccione el chip y la plantilla. Busque pads dañados, aperturas obstruidas, residuos o una lámina visiblemente doblada. No fuerce un conjunto dañado para colocarlo en su sitio.
- Coloque el chip en el soporte adecuado. Confirme su orientación y que quede plano. Utilice los elementos de posicionamiento previstos para ese soporte.
- Coloque la plantilla sin soldadura. Con aumento, compare las esquinas, las filas exteriores y el centro. Las aperturas previstas deben corresponder a las posiciones de los pads requeridas en todo el patrón.
- Identifique el tipo de discrepancia. Si un pequeño desplazamiento corrige todo el patrón, probablemente el problema estaba en el posicionamiento. Si un lado queda alineado, pero el error aumenta al avanzar por el chip, vuelva a comprobar el paso y la escala. Si el espaciamiento parece correcto, pero algunas filas o espacios no coinciden, vuelva a comprobar la disposición.
- Continúe solo cuando la correspondencia esté clara. Si el chip se balancea o la alineación cambia al sujetarlo, corrija primero el soporte. No aplique más presión ni calor para compensar una discrepancia de patrón.
Estas observaciones ayudan a acotar la causa, pero no sustituyen el plano del encapsulado. Si no puede confirmar el patrón, anote el código del chip y las dimensiones del encapsulado, y tome una fotografía nítida de la cara inferior antes de solicitar información sobre compatibilidad.
Preguntas frecuentes
¿Pueden dos chips con el mismo paso usar la misma plantilla?
Solo si también coinciden los demás requisitos. Siguen siendo importantes las dimensiones del encapsulado, la disposición de los pads, la geometría de las aperturas y los requisitos del proceso. El paso por sí solo no demuestra la compatibilidad.
¿Una plantilla más gruesa corregirá bolas de soldadura desiguales o unidas?
No necesariamente. Primero compruebe la alineación, el estado de las aperturas, la idoneidad de la pasta, la cantidad aplicada y el proceso de calentamiento. Cambiar el grosor sin averiguar la causa puede modificar el volumen del depósito y dejar sin resolver el problema original.
¿Un reboleado satisfactorio demuestra que el chip funciona?
No. Inspeccione la formación de las bolas antes de instalar el chip y, después del retrabajo, realice las comprobaciones de la placa y las pruebas funcionales correspondientes. Reemplazar las bolas de soldadura no puede reparar un chip defectuoso internamente ni un pad de la placa dañado.
Una plantilla adecuada coincide con la disposición del chip, es compatible con el proceso de soldadura previsto y permanece alineada en su soporte. Verifique estas condiciones antes de calentar. Si una comprobación falla, corrija esa discrepancia concreta en lugar de elegir otra plantilla basándose únicamente en el grosor o el nombre del producto.
