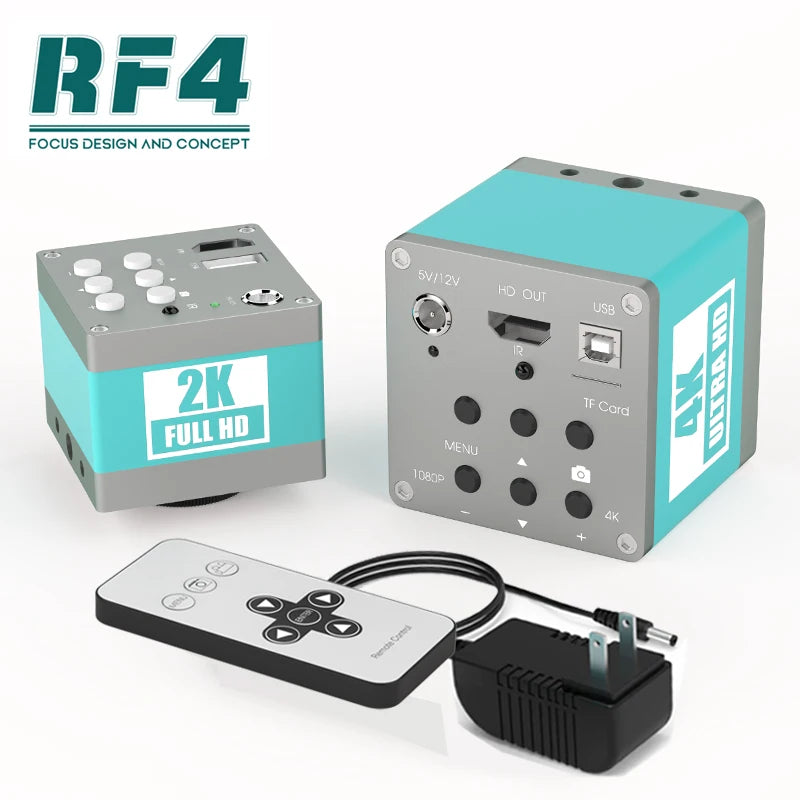

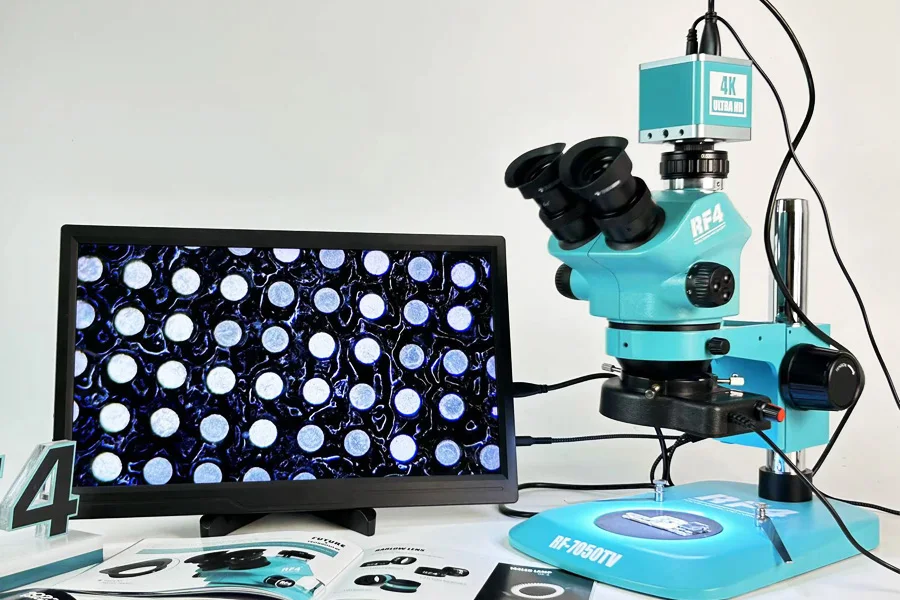

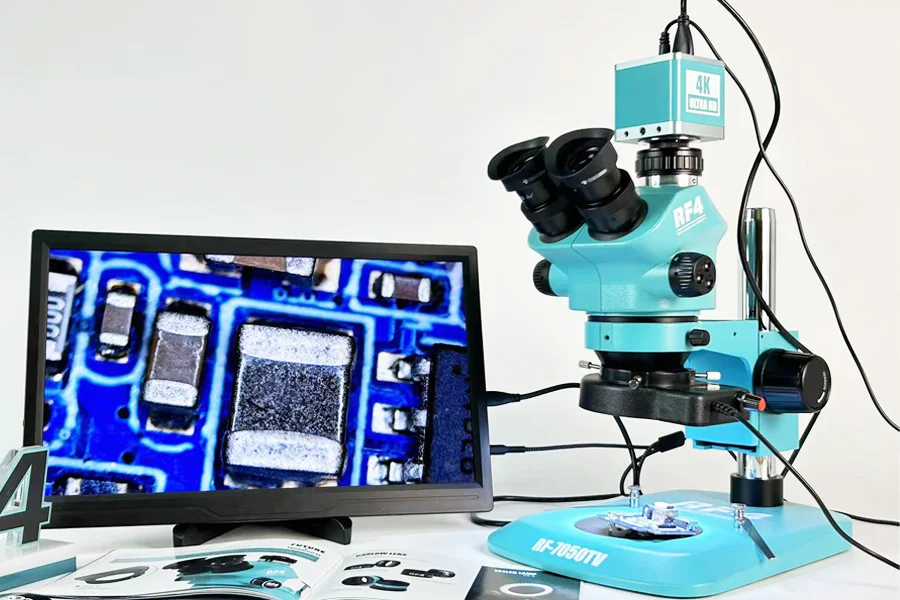

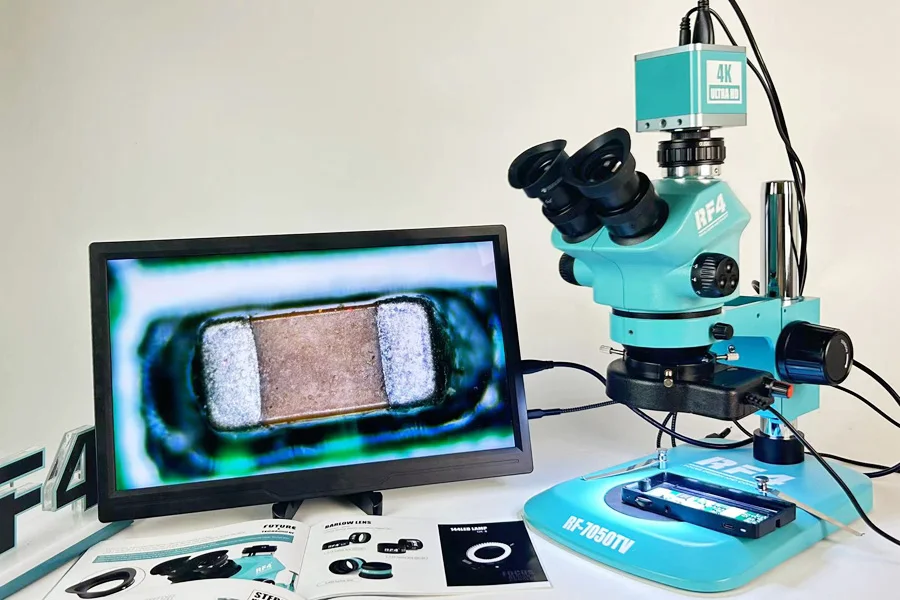

RF4 Opciones de cámaras para microscopio RF-2KC/RF-4KC

Si le interesan las cámaras para microscopio, póngase en contacto con el personal antes de realizar el pedido para confirmar el costo de envío correcto, modificar el precio con descuento y disfrutar del descuento especial

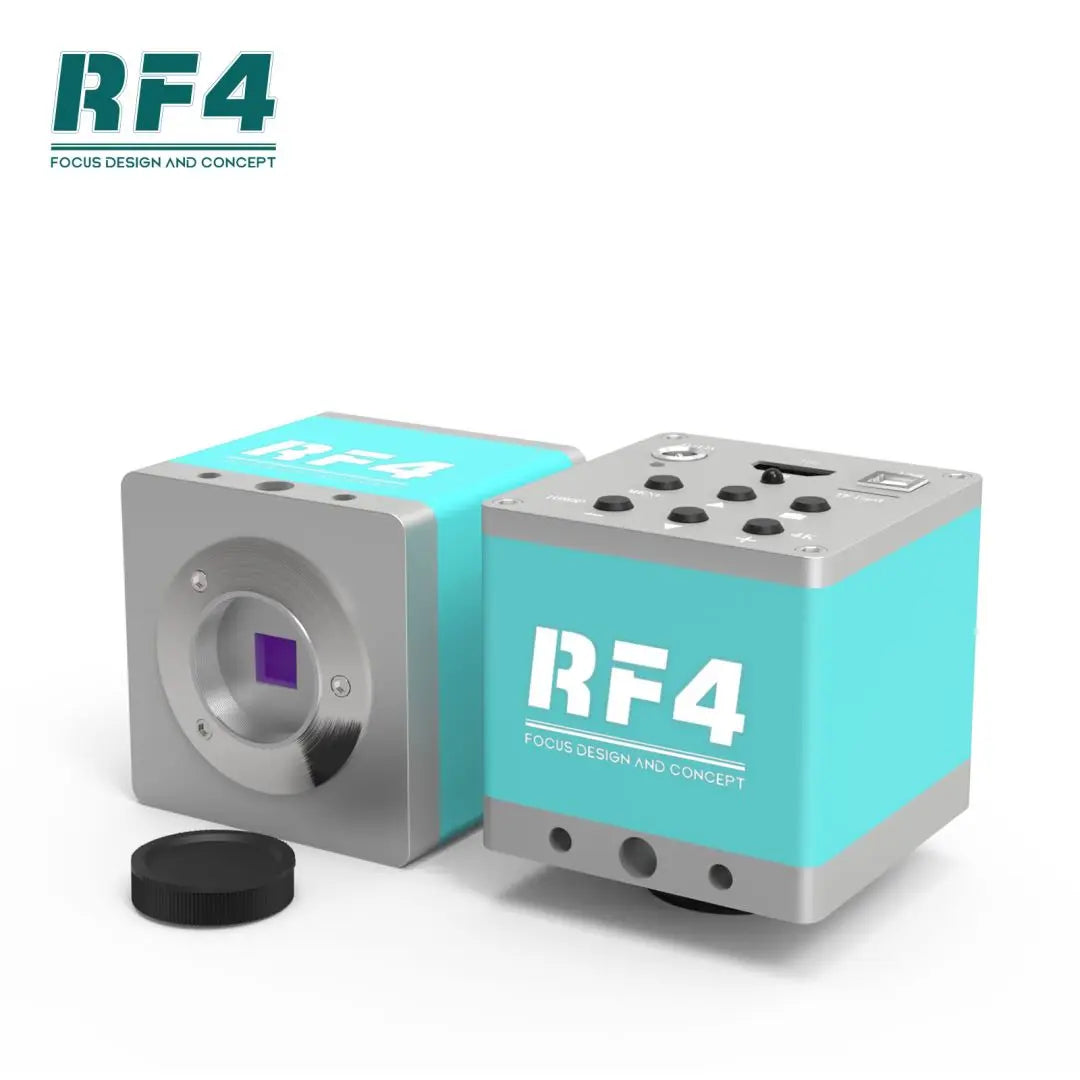

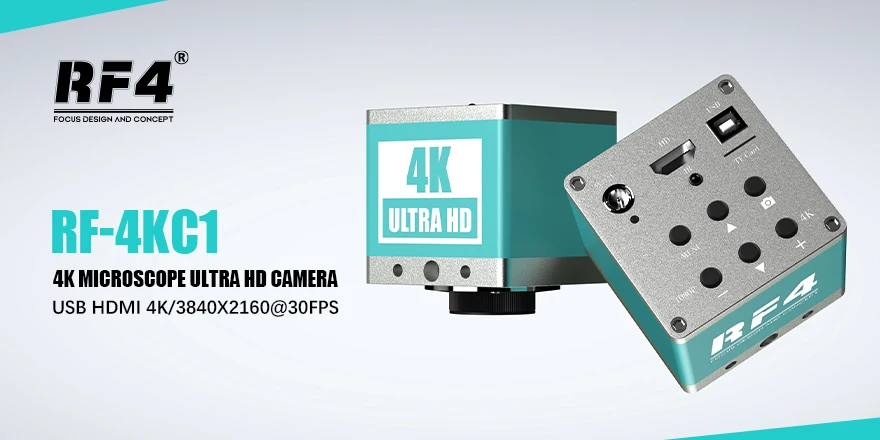

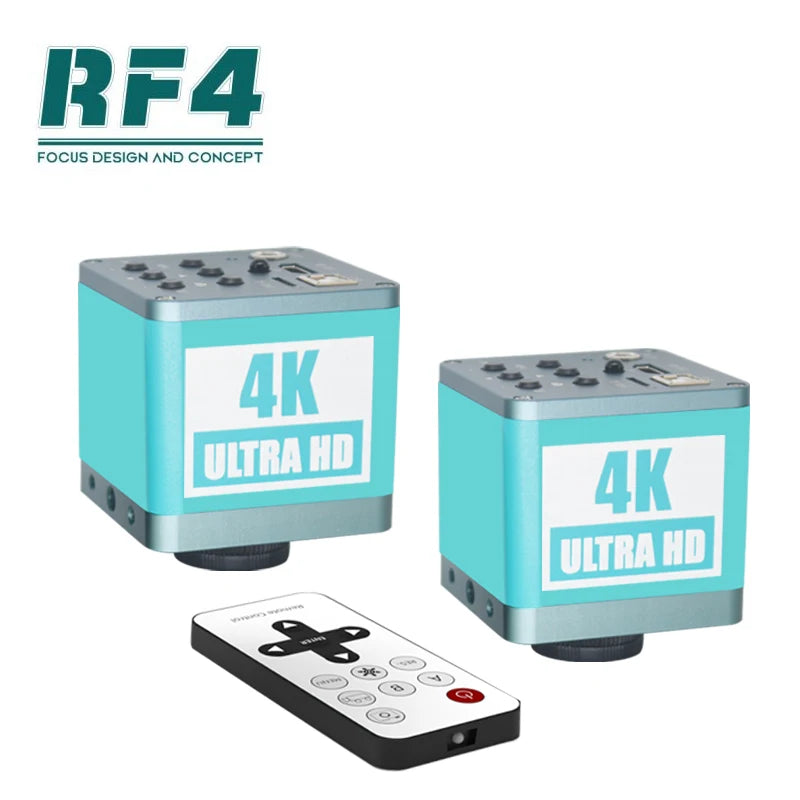

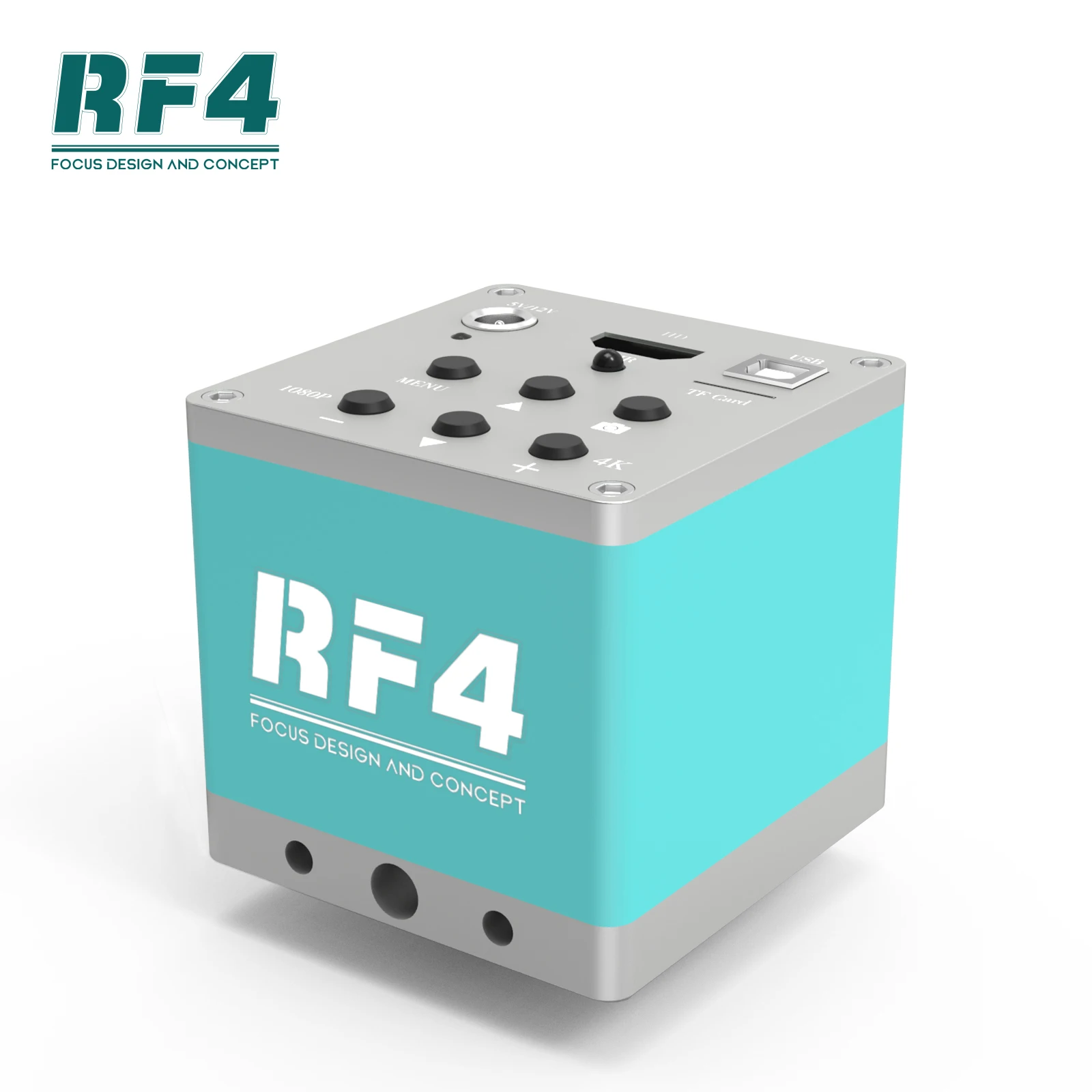

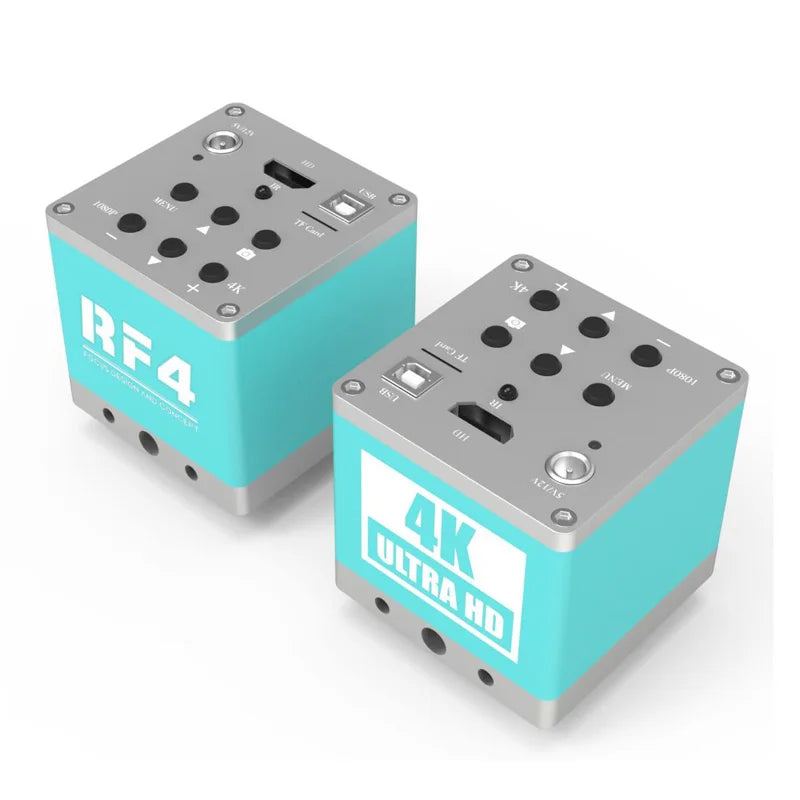

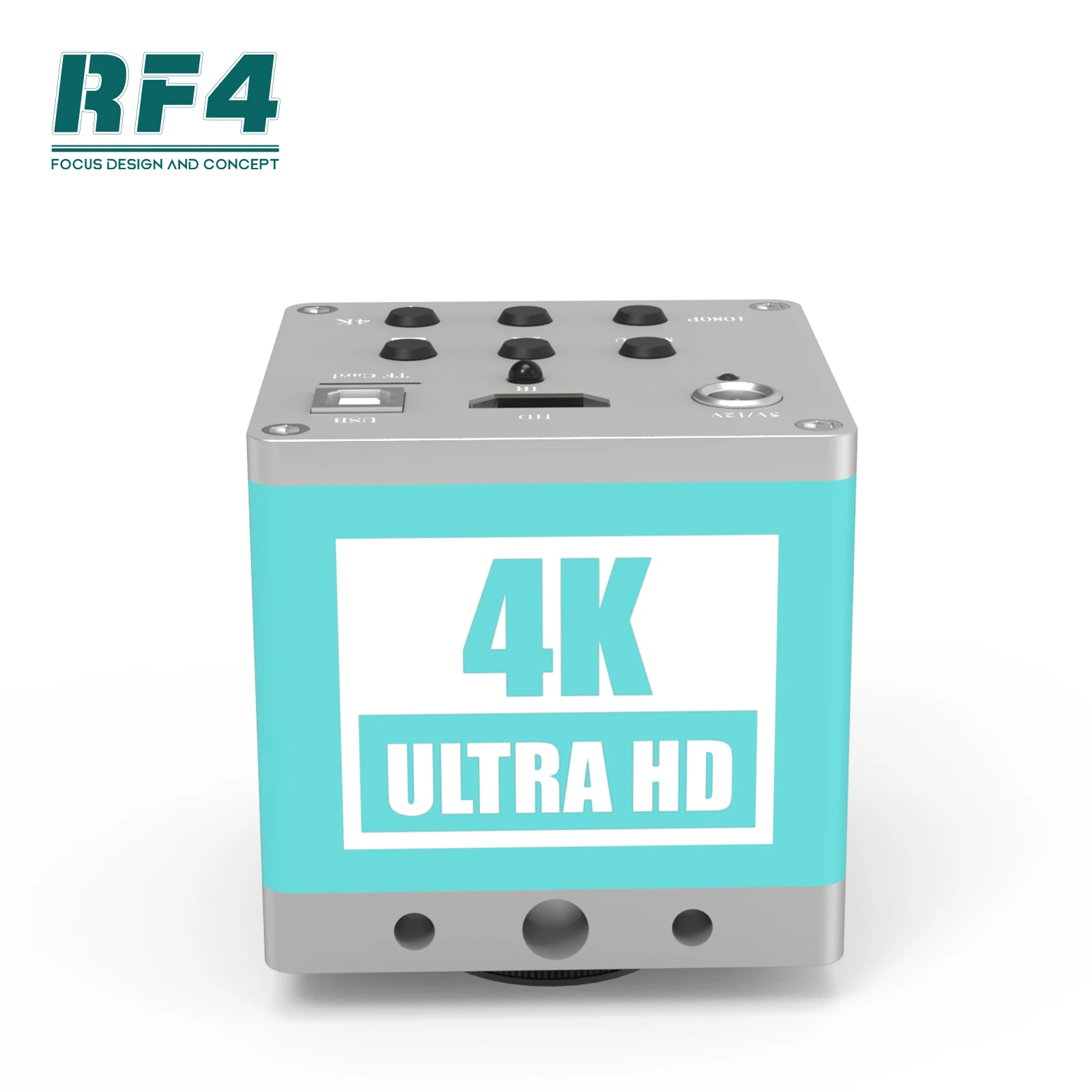

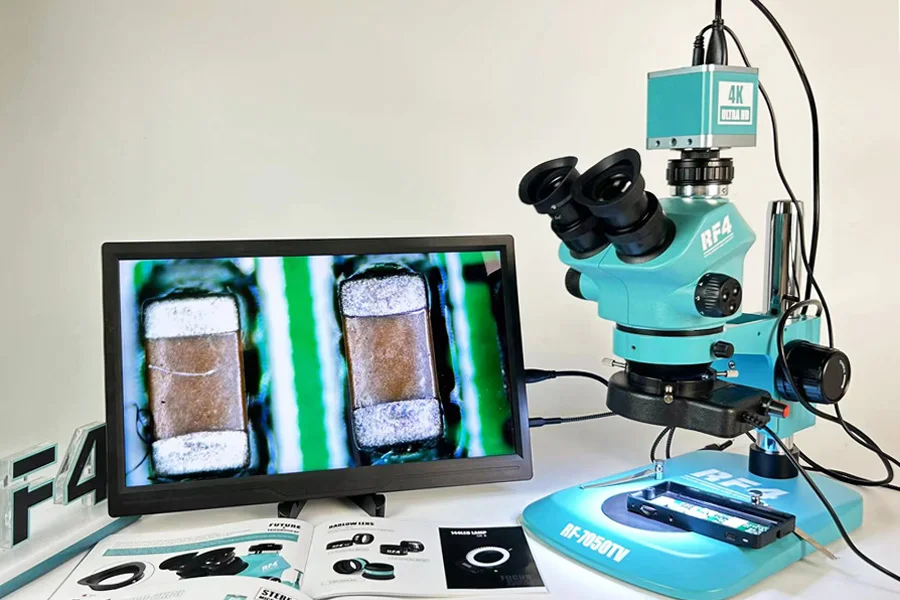

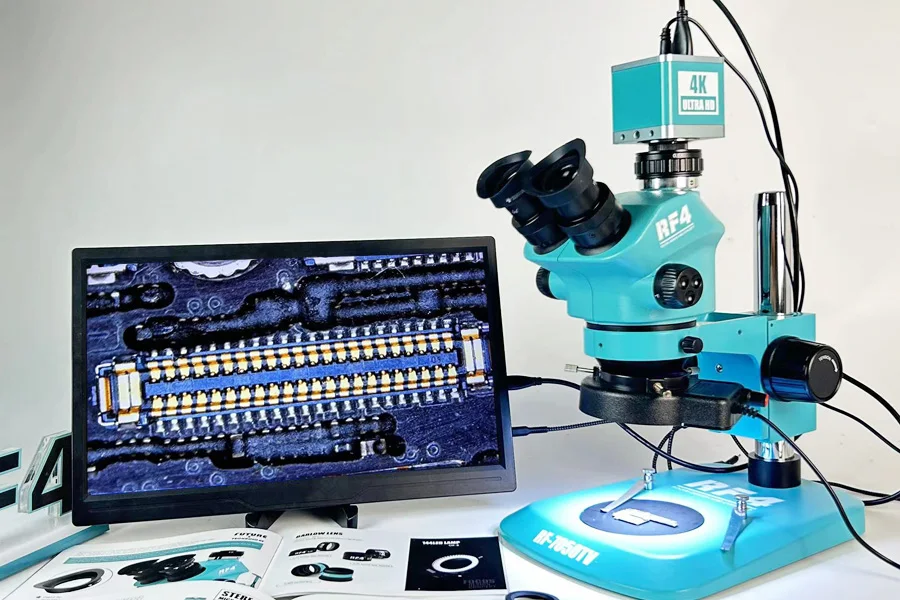

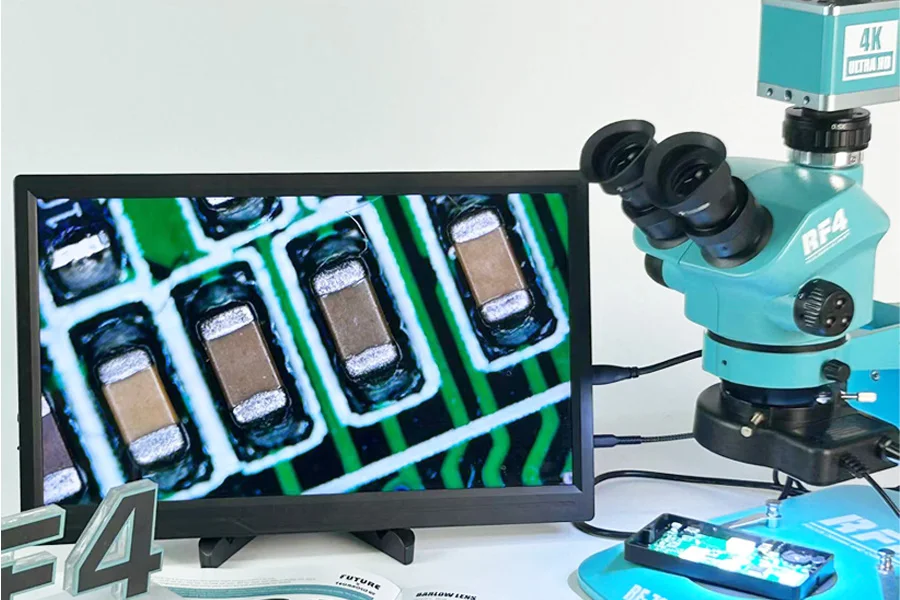

Cámara RF4 HDMI USB 1080P 60FPS 4K

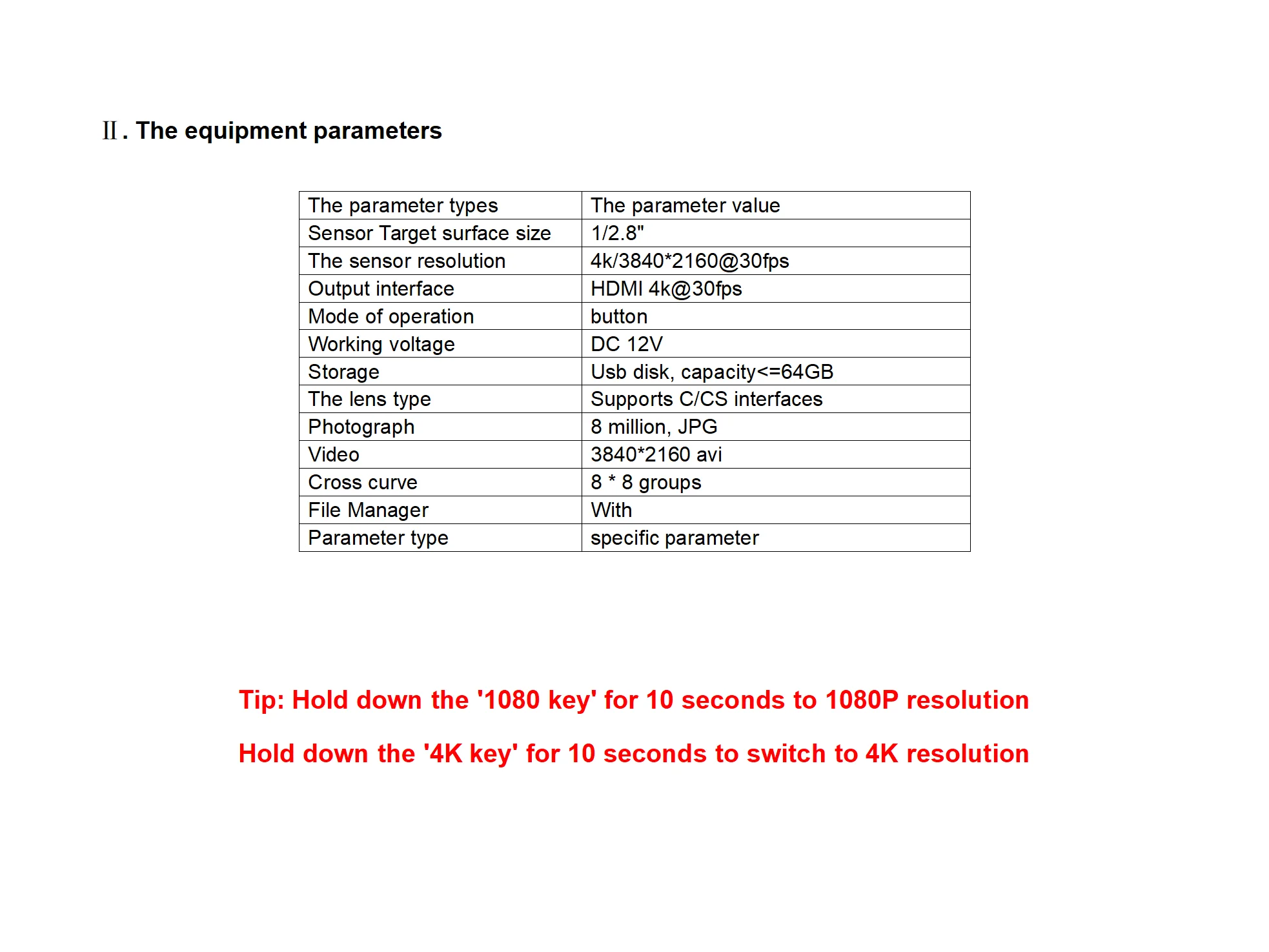

Parámetros del equipo
Tipos de parámetros Valor del parámetro
Sensor Tamaño del área objetivo 1/2.8"
Resolución del sensor 4k/3840*2160@30fps
Interfaz de salida HDMI 4k@30fps
Modo de funcionamiento botón
Voltaje de funcionamiento DC 12V
Almacenamiento Disco USB, capacidad<=64GB
Tipo de lente Compatible con interfaces C/CS
Fotografía 8 millones, JPG
Video 3840*2160 avi
Retícula 8 * 8 grupos
Administrador de archivos Incluido
Consejo: Mantenga pulsada la tecla «1080» durante 10 segundos para cambiar a la resolución 1080P
Mantenga pulsada la tecla «4K» durante 10 segundos para cambiar a la resolución 4K

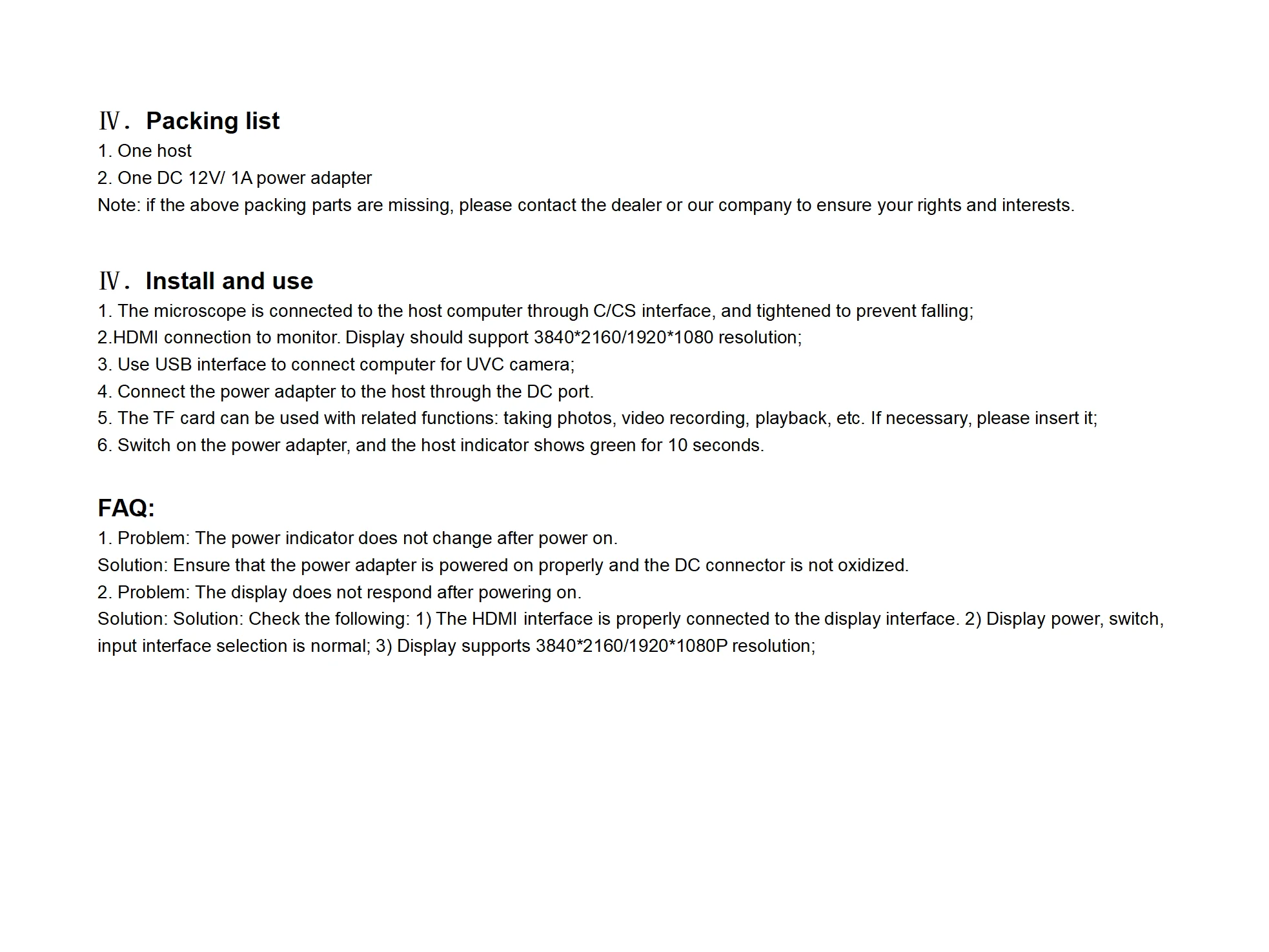

Instalación y uso

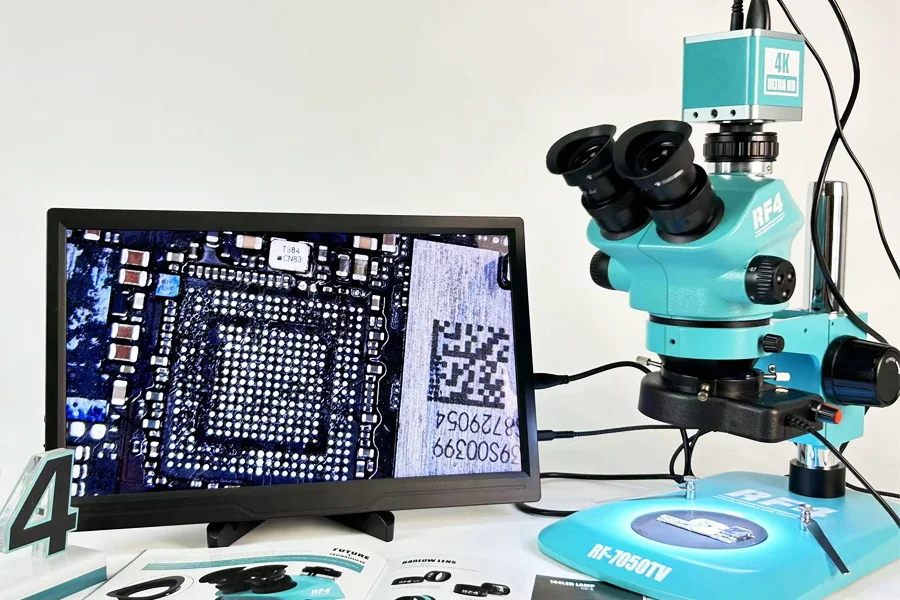

1. Conecte el microscopio a la unidad principal mediante la interfaz C/CS y apriételo para evitar que se caiga;
2. Conecte el monitor mediante HDMI. La pantalla debe admitir una resolución de 3840*2160/1920*1080;
3. Utilice la interfaz USB para conectar el equipo a una computadora como cámara UVC;
4. Conecte el adaptador de corriente a la unidad principal mediante el puerto DC.
5. La tarjeta TF se puede utilizar para las funciones correspondientes: tomar fotos, grabar videos, reproducir, etc. Insértela si es necesario;
6. Encienda el adaptador de corriente; el indicador de la unidad principal se iluminará en verde durante 10 segundos.
Tipo de parámetro Parámetro específico
Preguntas frecuentes:
1. Problema: El indicador de alimentación no cambia después de encender el equipo.
Solución: Asegúrese de que el adaptador de corriente esté bien conectado y de que el conector DC no esté oxidado.
2. Problema: La pantalla no responde después de encender el equipo.
Solución: Solución: Compruebe lo siguiente: 1) Que la interfaz HDMI esté correctamente conectada a la interfaz de la pantalla. 2) Que la alimentación, el interruptor y la selección de entrada de la pantalla funcionen con normalidad; 3) Que la pantalla admita una resolución de 3840*2160/1920*1080P;

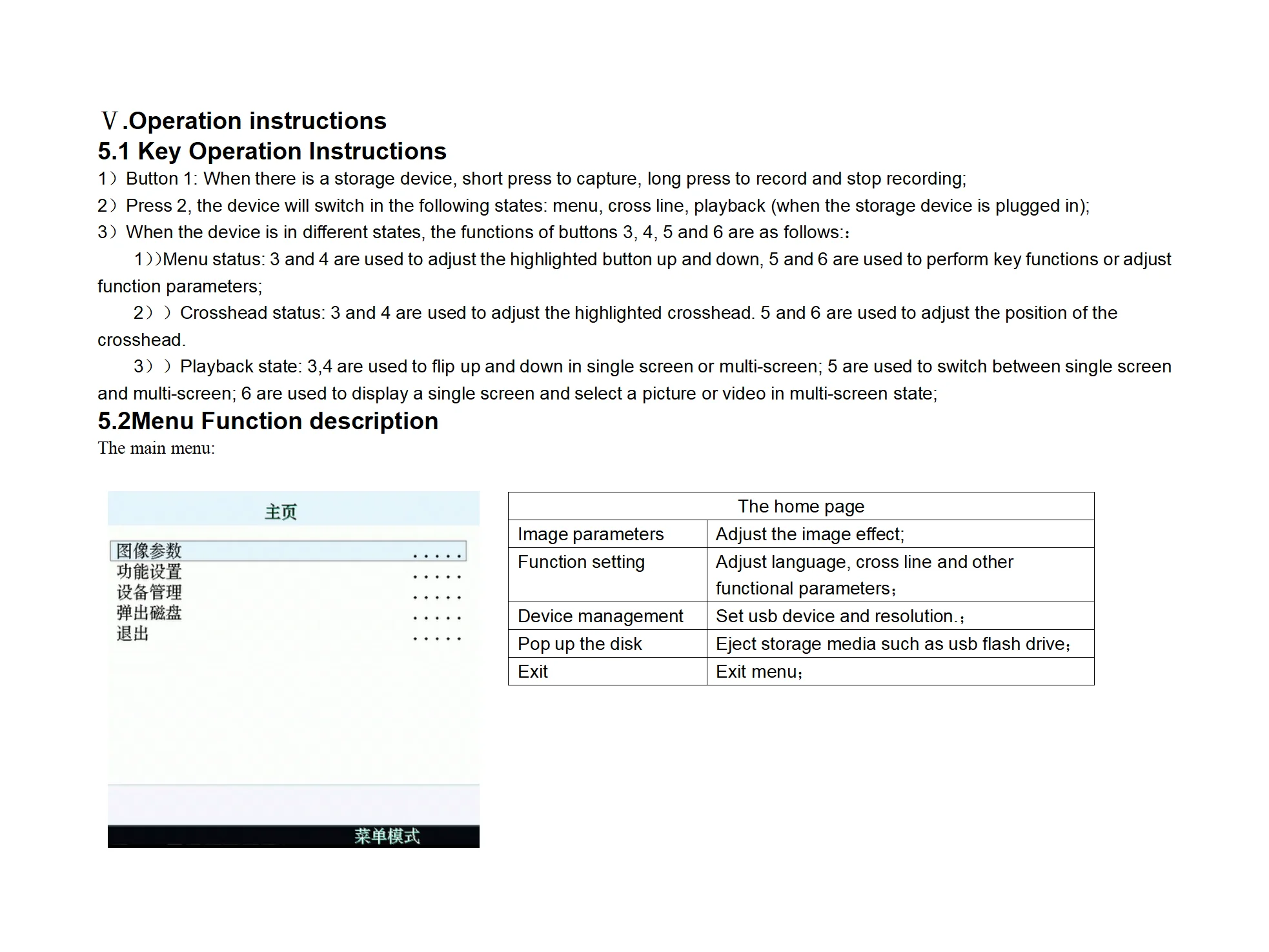

Instrucciones de funcionamiento

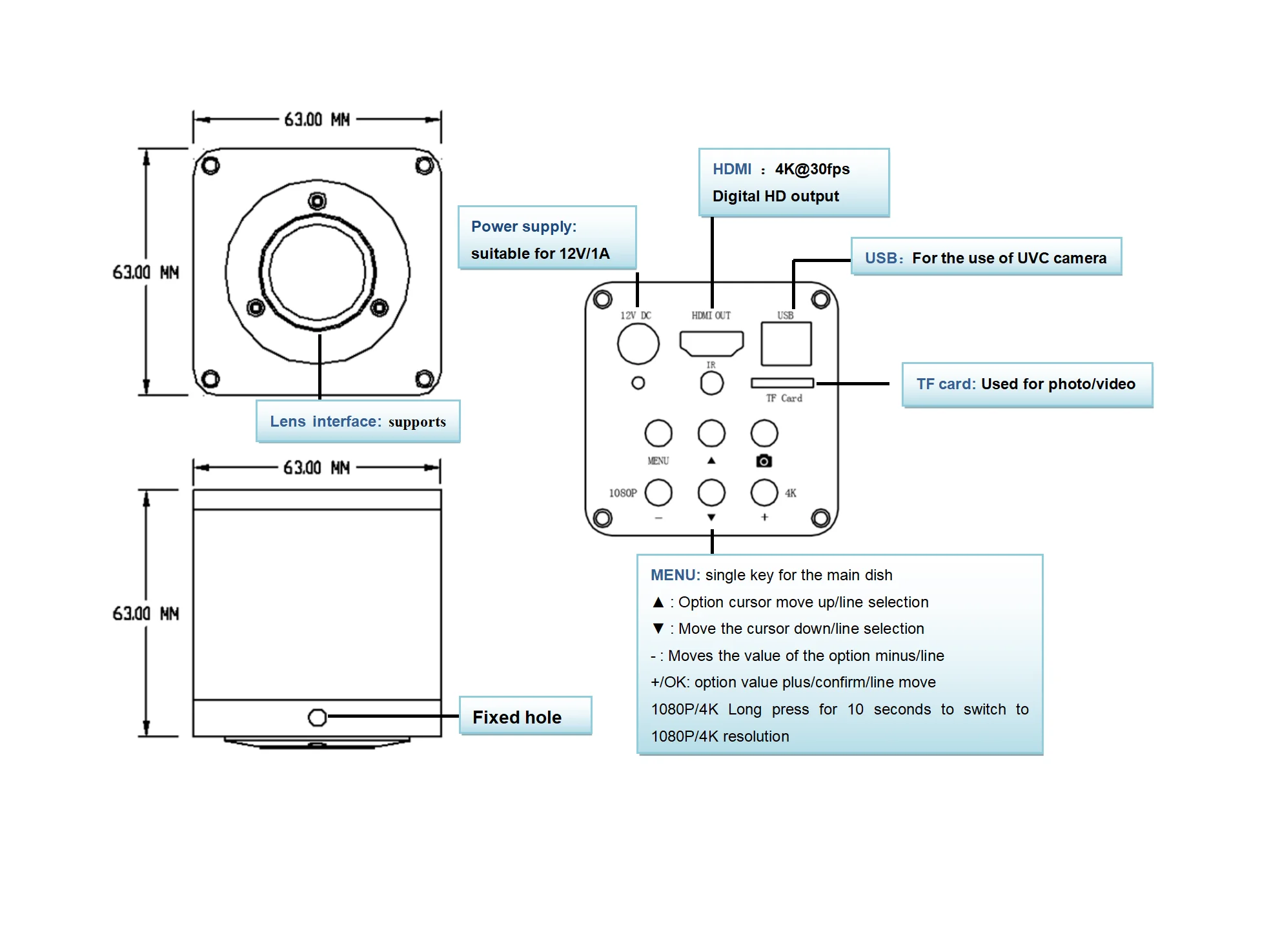

5.1 Instrucciones de funcionamiento de los botones
1）Botón 1: Cuando haya un dispositivo de almacenamiento, pulse brevemente para capturar una imagen; manténgalo pulsado para grabar y detener la grabación;
2）Pulse el botón 2 para cambiar entre los siguientes estados del dispositivo: menú, retícula, reproducción (cuando haya un dispositivo de almacenamiento conectado);
3）Cuando el dispositivo esté en distintos estados, los botones 3, 4, 5 y 6 funcionarán de la siguiente manera:：
1）)Estado de menú: 3 y 4 sirven para mover hacia arriba y hacia abajo el botón resaltado; 5 y 6 sirven para ejecutar las funciones de las teclas o ajustar los parámetros de función;
2）)Estado de retícula: 3 y 4 sirven para ajustar la retícula resaltada. 5 y 6 sirven para ajustar la posición de la retícula.
3）)Estado de reproducción: 3 y 4 sirven para desplazarse hacia arriba y hacia abajo en la vista de pantalla única o múltiple; 5 sirve para cambiar entre pantalla única y múltiple; 6 sirve para mostrar una pantalla única y seleccionar una imagen o un video en la vista de pantalla múltiple;
5.2 Descripción de las funciones del menú
Menú principal:

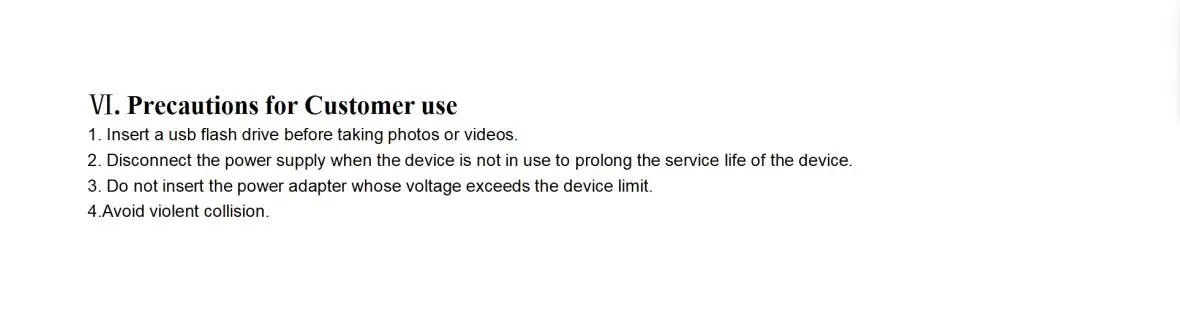

Precauciones de uso para el cliente
1. Inserte una memoria USB antes de tomar fotos o grabar videos.
2. Desconecte la alimentación cuando no utilice el dispositivo para prolongar su vida útil.
3. No conecte un adaptador de corriente cuyo voltaje supere el límite del dispositivo.
4. Evite los golpes fuertes.

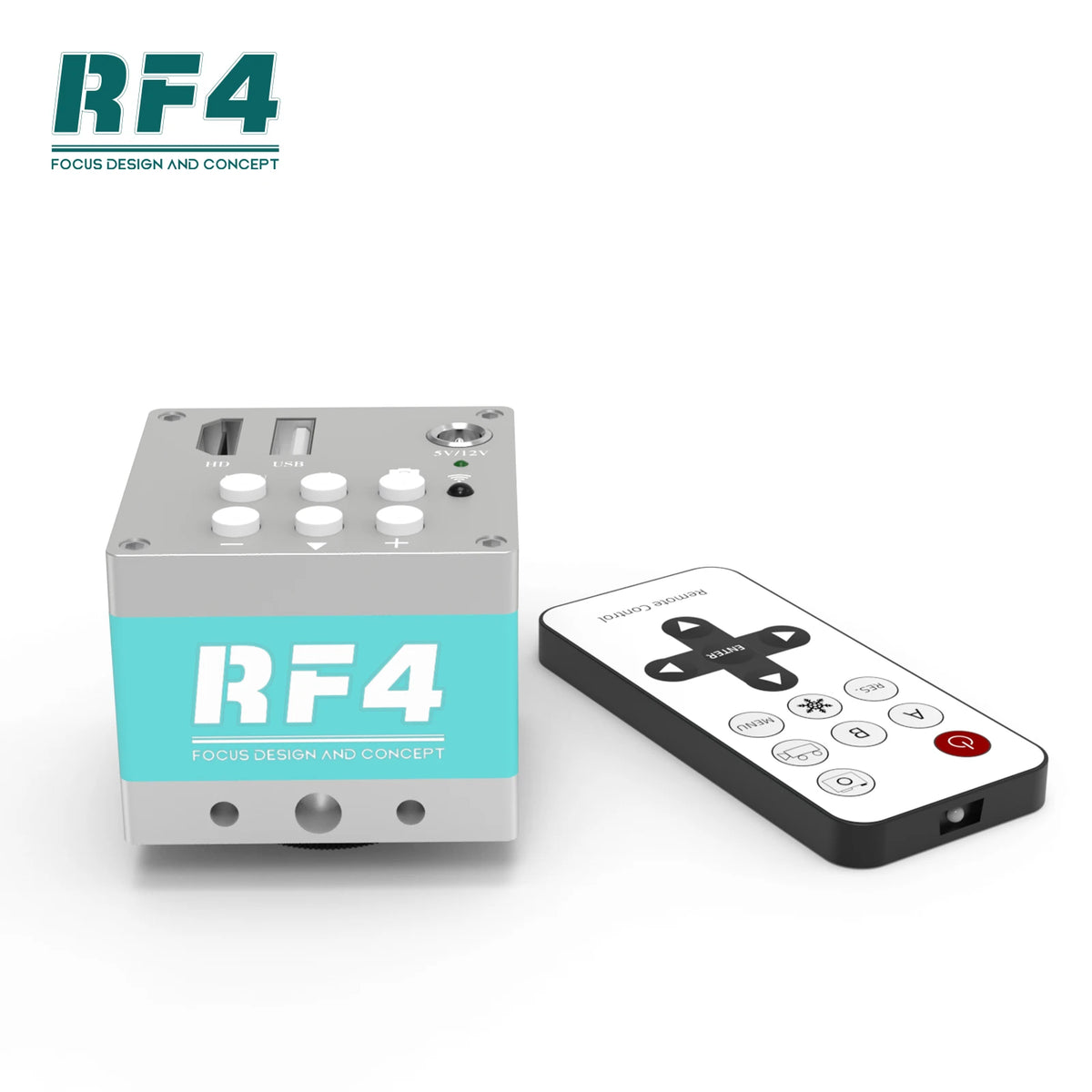

Cámara RF4 HDMI 1080P 60FPS 2K

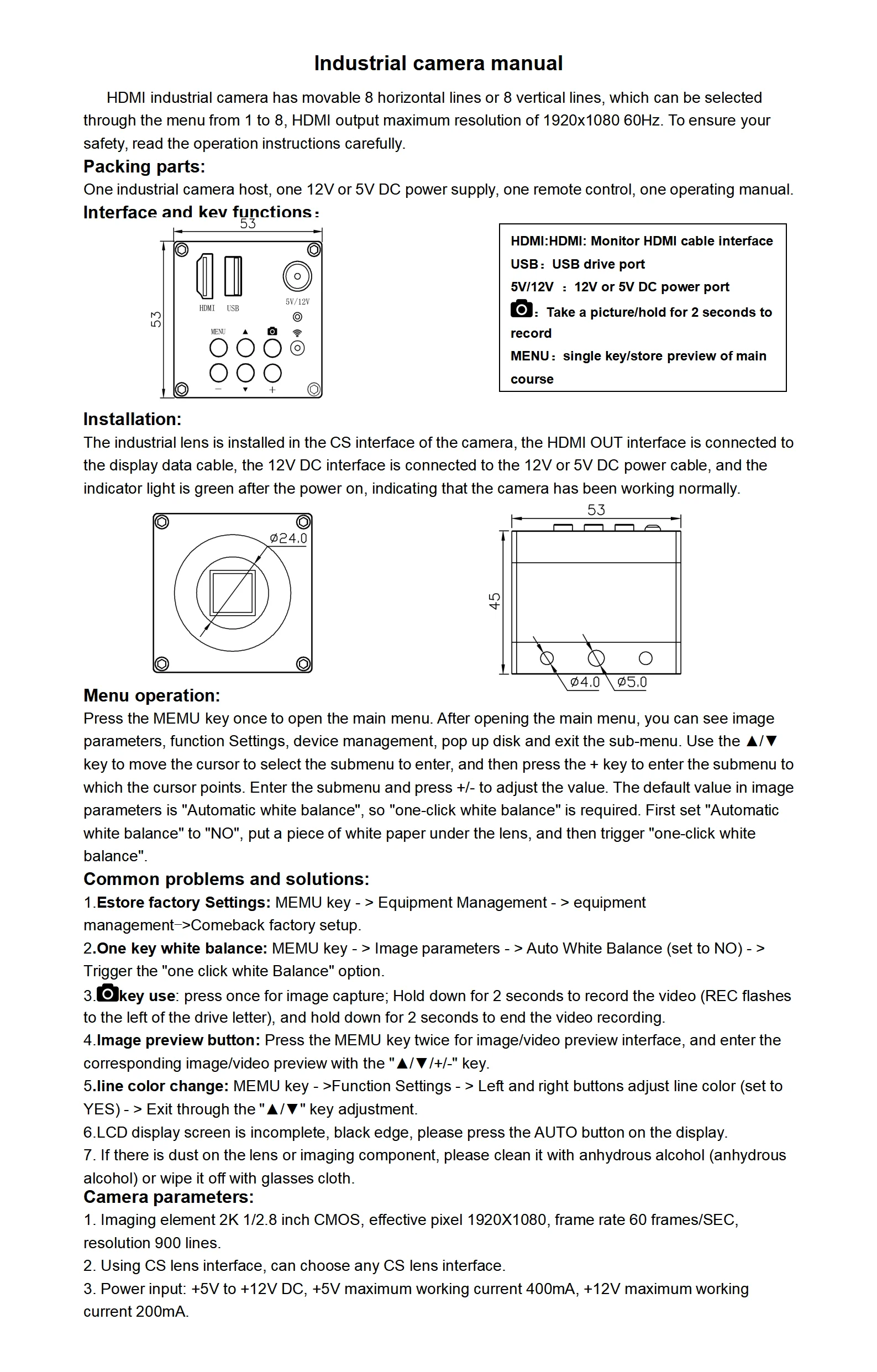

Descripción de las funciones de la cámara para microscopio 2K:

La cámara industrial HDMI tiene 8 líneas horizontales o 8 verticales móviles, de las cuales se pueden seleccionar de 1 a 8 mediante el menú. La resolución máxima de salida HDMI es 1920x1080 60Hz. Para garantizar la seguridad, lea atentamente las instrucciones de funcionamiento.
Componentes del paquete:

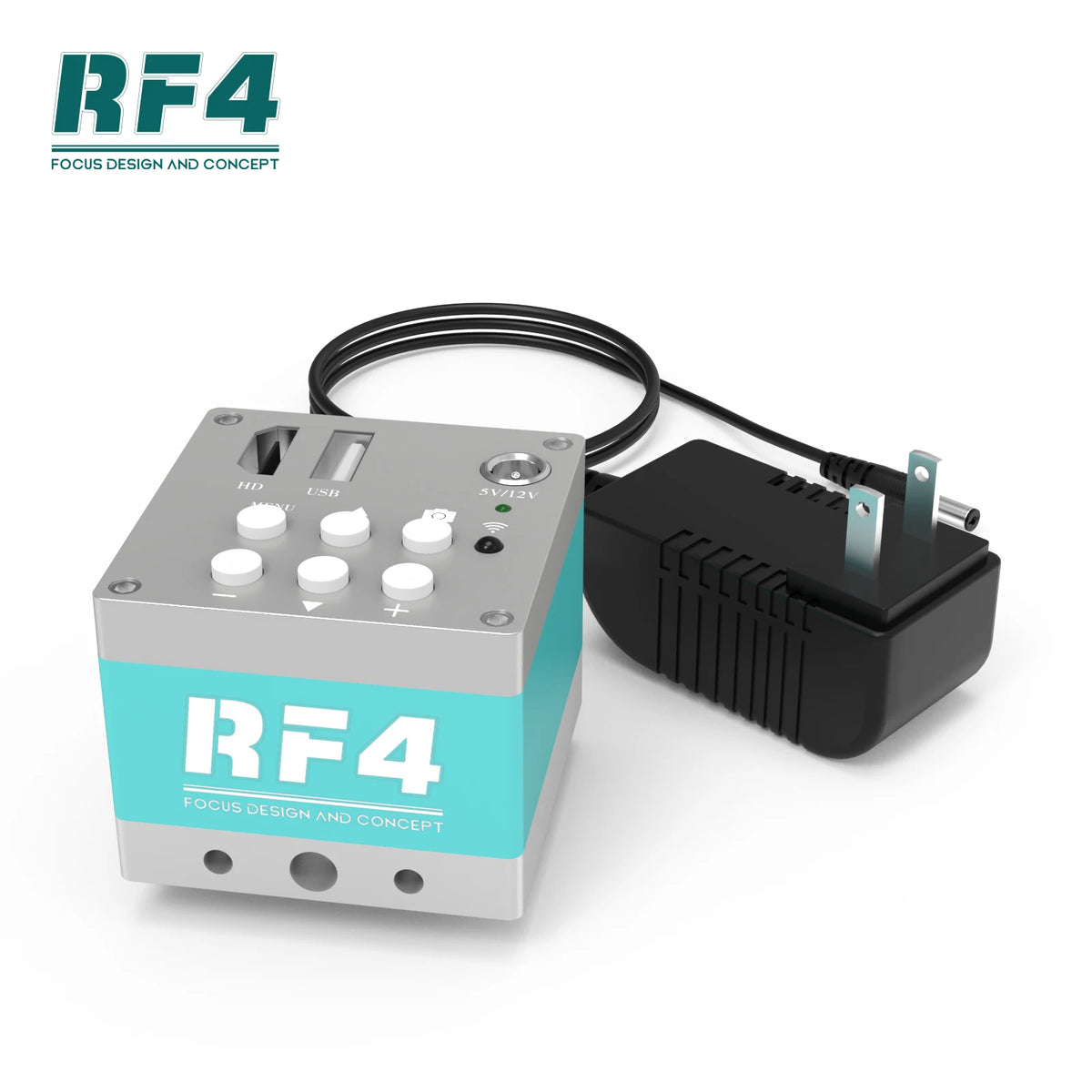

Una unidad principal de cámara industrial, una fuente de alimentación DC de 12V o 5V, un control remoto y un manual de instrucciones.
Interfaz y funciones de los botones:
Instalación:
Instale la lente industrial en la interfaz CS de la cámara, conecte la interfaz HDMI OUT al cable de datos de la pantalla y conecte la interfaz DC de 12V a la fuente de alimentación DC de 12V o 5V. El indicador se ilumina en verde después de encender el equipo, lo que indica que la cámara funciona correctamente.
Uso del menú:
Pulse la tecla MEMU una vez para abrir el menú principal. Una vez abierto, verá los parámetros de imagen, los ajustes de funciones, la administración del dispositivo, la opción para abrir el disco y la opción para salir del submenú. Utilice las teclas ▲/▼ para mover el cursor y seleccionar el submenú al que desea acceder; a continuación, pulse la tecla + para acceder al submenú señalado por el cursor. Una vez dentro del submenú, utilice las teclas «+/-» para ajustar el valor. El valor predeterminado en los parámetros de imagen es «balance de blancos automático». Para usar «balance de blancos con un botón», primero ajuste «balance de blancos automático» en «NO», coloque una hoja de papel blanco debajo de la lente y, a continuación, active la opción «balance de blancos con un botón».
Problemas frecuentes y soluciones:
1. Restaurar los valores de fábrica: tecla MEMU ->administración del dispositivo ->restaurar los valores de fábrica.
2. Balance de blancos con un clic: tecla MEMU ->parámetros de imagen ->balance de blancos automático (ajustar en NO) ->activar la opción «Balance de blancos con un clic».
3. Uso de los botones: pulse una vez para capturar una imagen; mantenga pulsado durante 2 segundos para grabar (REC parpadea a la izquierda de la letra de unidad) y vuelva a mantenerlo pulsado durante 2 segundos para detener la grabación.
4. Botón de vista previa de imágenes: pulse dos veces la tecla MEMU para acceder a la interfaz de vista previa de fotos/videos y utilice las teclas «▲/▼/+/-» para seleccionar la vista previa correspondiente.
5. Cambiar el color de las líneas: tecla MEMU ->ajustes de funciones ->utilice las teclas izquierda y derecha para ajustar el color de las líneas (ajustar en SÍ) ->salga del menú para ajustar con las teclas «▲/▼».
6. Si la imagen de la pantalla LCD aparece incompleta y con bordes negros, pulse el botón AUTO de la pantalla.
7. Si hay polvo en la lente o en el elemento de imagen, límpielo con alcohol absoluto o con un paño para gafas.
Parámetros de la cámara:
1. Elemento de imagen CMOS 2K de 1/2,8 pulgadas, píxeles efectivos 1920X1080, velocidad de fotogramas de 60 fotogramas/segundo, definición de 900 líneas.
2. Utiliza una interfaz de lente CS y admite lentes con cualquier interfaz CS.
3. Entrada de alimentación: +5V a +12V DC; corriente máxima de funcionamiento: 400mA a +5V y 200mA a +12V.
